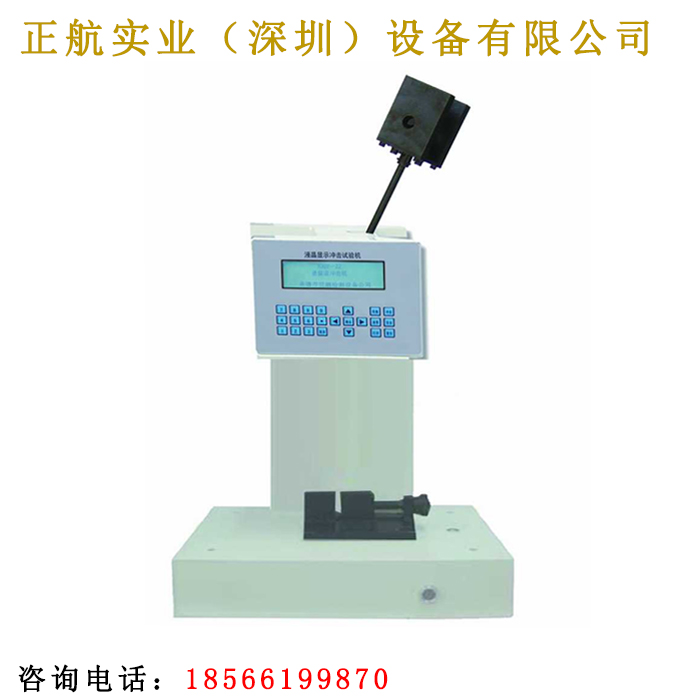

ZH-XBL-5悬臂梁式冲击试验机
ZH-XBL-5悬臂梁式冲击试验机产品说明：
ZH-XBL-5系列悬臂梁冲击试验机主要技术参数完全符合IS0 180、GB／T 1843、GB／T 2611、JB／T 8761等标淮，适用于硬质塑料、增强尼龙、玻璃钢、陶瓷、铸石，电绝缘材料等非金属材料冲击韧性的测定。本机是一种结构合理、造型美观、操作方便、数据准确的检测仪器。
ZH-XBL-5悬臂梁式冲击试验机技术参数：
型    号 ZH-XBL-5
冲击速度 3.5 m／s
摆锤能量 0.6J、1J、2.75J、5.5J、11J、22J
摆锤扬角 160°
刀刃圆角半径 R=0.8±0.2mm
刀刃至钳口上面距离 22±0.2mm
冲击刀刃夹角 30°±l°
摆锤空冲击能量损失 2.75J、5.5J：1％ 0.5％
ZH-XBL-5悬臂梁冲击试验机注意事项:
1.试验前试样应在规定环境（环境温度为23℃，空气相对湿度50%）下调节一段时间（PP/PE调节16小时，PS/ABS调节4小时），也可以按产品标准规定或有关方面协商其他条件处理。
2.试验时应注意人身安全和XBL悬臂梁冲击试验机安全。
3.记录试验结果时，应注明摆锤的公称能量以及试验样条的破坏类型。
ZH-XBL-5悬臂梁冲击试验机操作规程:
1.应把XBL悬臂梁冲击试验机牢固地固定在底座上，底座的质量至少为所用最重摆锤质量的40倍。该底座应能调节，使摆锤和虎钳的方向符合规定。并检测是否安装水平（如不水平需调节设备置水平位置）。
2.根据试样的冲击韧性，选用适当能量的摆锤。所选用的摆锤，应使断裂所消耗的能量在摆锤总储量的10%-90%。
3.在试验前应使摆锤处于铅锤位置，并检查ZH-XBL-5悬臂梁冲击试验机被动指针是否与主动指针靠紧;被动指针指示的位置是否处于最大能量处（同一条直线上水平目视，如两指针不靠紧或被动指针不处于最大能量处需调整指针的位置）。
4.调整好指针的位置后，将摆锤上扬至支锤轴处，空摆一次，观察被动指针的位置，判断损失能量是否超差（如果损失能量超差，则需调整至损失能量允许范围内）。
5.松开旋转手轮准备装试验样条（样条厚度为10mm时需加厚度调整块，样条厚度为12.7mm时则不用加厚度调整块）。使用对中样板将试验样条校准后，转动旋转手轮，使试验样条夹紧。同时记下手轮刻度线的位置，以确保相同厚度的一批样条具有相同的夹力。
6.对ZH-XBL-5悬臂梁冲击试验机做好上述准备工作后。按下按钮开关放摆冲断试验样条，冲击完成后，记录刻度盘上被动指针所指的冲断功的数值。
